Sét là gì? Hệ thống chống sét như thế nào?


Sét hay tia sét là hiện tượng phóng điện trong khí quyển giữa các đám mây và đất hay giữa các đám mây mang các điện tích khác dấu

Sét là gì? HỆ THỐNG CHỐNG SÉT như thế nào?

1. Sét là gì?

Sét hay tia sét là hiện tượng phóng điện trong khí quyển giữa các đám mây và đất hay giữa các đám mây mang các điện tích khác dấu đôi khi còn xuất hiện trong các trận phun trào núi lửa hay bão bụi (cát). Khi phóng điện trong khí quyển tia sét có thể di chuyển với tốc độ 36.000 km/s vì sét là sự di chuyển của các ion nhưng hình ảnh của sét là do dòng plasma phát sáng tạo ra nên có thể thấy nó trước khi nghe tiếng động vì tiếng động chỉ di chuyển với tốc độ 1.230 km/h trong điều kiện bình thường của không khí còn ánh sáng đi được 299.792 km/s. Sét đạt tới nhiệt độ 30.000 °C, gấp 20 lần nhiệt độ cần thiết để biến cát silica thành thủy tinh (chỉ cần 1330 °C để làm nóng chảy SiO2), những viên đá được tạo ra bởi sét đánh vào cát gọi là fulgurite (thường nó có dạng hình ống do sét di chuyển vào lòng đất). Có khoảng 16 triệu cơn dông mỗi năm.

2. Tác hại của tia sét:
2.1. Tác hại khi sét đánh trực tiếp
- Do năng lượng của một cú sét lớn nên sức phá hoại của nó rất lớn khi một công trình bị sét đánh trực tiếp có thể bị ảnh hưởng đến độ bền cơ khí, cơ học của các thiết bị trong công trình, nó có thể phá hủy công trình, gây cháy nổ…trong đó :
- Biên độ dòng sét ảnh hưởng vấn đề quá điện áp xung và ảnh hưởng đến độ bền cơ khí của các thiết bị trong công trình.
- Thời gian xung sét ảnh hưởng đến vấn đề quá điện áp xung trên các thiết bị.
- Thời gian tồn tại của xung sét thì ảnh hưởng đến độ bền cơ học của các thiết bị hay công trình bị sét đánh.
- Ngoài ra, khả năng cháy nổ cũng xảy ra rất cao đôi với công trình bị sét đánh trực tiếp.

2.2. Ảnh hưởng của xung xét lan truyền.

Khi xảy ra phóng điện sét sẽ gây nên một sóng điện từ tỏa ra xung quanh với tốc độ rất lớn, trong không khí tốc độ của nó tương đương tốc độ ánh sáng. Sóng điện từ truyền vào công trình theo các đường dây điện lực, thông tin… gây quá điện áp tác dụng lên các thiết bị trong công trình, gây hư hỏng đặc biệt đôi với các thiết bị nhạy cảm: thiết bị điện tử, máy tính cũng như mạng máy tính …
Các tia sét được biết đến là nguyên nhân chủ yếu gây ra các xung quá điện áp. Một lưu ý quan trọng là tia sét không cần phải đánh trực tiếp lên đường dây nguồn mới gây ra hư hỏng, một tia sét đánh cách xa vài trăm mét cũng có thể gây ra những xung cảm ứng lan truyền lớn có khả năng phá hủy, hoặc thậm chí phá hủy đường cáp ngầm lân cận. Ngoài ra còn do một số nguyên nhân khác như: do chuyển mạch nguồn, hay do dòng khởi động của động cơ điện tạo ra  các xung quá điện áp cảm ứng phá hủy các đường dây lân cận. Do đó việc lắp đặt thiết bị chống sét lan truyền cũng không kém phần quan trọng so với chống sét trực tiếp.

3. Khái niệm những loại hệ thống chống sét

– Hệ thống chống sét: Toàn bộ hệ thống dây dẫn được sử dụng để bảo vệ một công trình khỏi tác động của sét đánh.

– Bộ phận thu sét: Một bộ phận của hệ thống chống sét nhằm mục đích thu hút sét đánh vào nó.

– Mạng nối đất: Một bộ phận của hệ thống chống sét nhằm mục đích tiêu tán dòng điện sét xuống đất.

– Dây xuống: Dây dẫn nối bộ phận thu sét và mạng nối đất.

– Cực nối đất: Bộ phận hoặc nhóm các bộ phận dẫn điện có tiếp xúc với đất và có thể truyền dòng điện sét xuống đất.

– Cực nối đất mạch vòng: Cực nối đất tạo ra một vòng khép kín xung quanh công trình ở dưới hoặc trên bề mặt đất, hoặc ở phía dưới hoặc ngay trong móng của công trình.

– Cực nối đất tham chiếu: Cực nối đất có thể tách hoàn toàn khỏi mạng nối đất để dùng vào mục đích đo đạc kiểm tra.

– Điện cảm tự cảm: Đặc trưng của dây dẫn hoặc mạch tạo ra trường điện từ ngược khi có dòng điện thay đổi truyền qua chúng.

– Điện cảm tương hỗ: Đặc trưng của mạch ở đó một điện áp được tạo ra trong một vòng kín bởi một dòng điện thay đổi trong một dây dẫn độc lập.

– Điện cảm truyền dẫn: Đặc trưng của mạch ở đó một điện áp được tạo ra trong một vòng kín bởi một dòng điện thay đổi trong một mạch khác mà một phần của nó nằm trong vòng kín.

– Vùng bảo vệ: Thể tích mà trong đó một dây dẫn sét tạo ra khả năng chống sét đánh thẳng bằng cách thu hút sét đánh vào nó.

4. Chức năng của hệ thống chống sét

Chức năng của hệ thống thu và dẫn sét là thu hút sét đánh vào nó rồi chuyển dòng điện do sét tạo ra xuống đất một cách an toàn, tránh sét đánh vào các phần kết cấu khác cần được bảo vệ của công trình.

Phạm vi thu sét của một hệ thống thu và dẫn sét không cố định nhưng có thể coi là một hàm của mức độ tiêu tán dòng điện sét. Bởi vậy phạm vi thu sét là một đại lượng thống kê.

Mặt khác, phạm vi thu sét ít bị ảnh hưởng bởi cách cấu tạo hệ thống thu và dẫn sét, cho nên sự sắp đặt theo chiều ngang và chiều thẳng đứng là tương đương nhau. Do đó không nhất thiết phải sử dụng các đầu thu nhọn hoặc chóp nhọn, ngoại trừ việc đó là cần thiết về mặt thực tiễn.

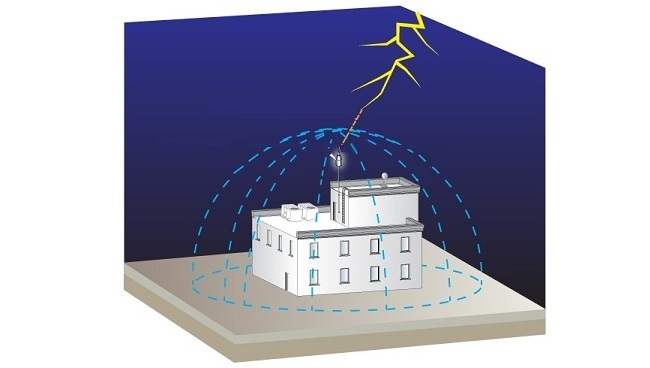

5. Vùng bảo vệ

Khái niệm “vùng bảo vệ” được hiểu một cách đơn giản là thể tích mà trong giới hạn đó các bộ phận chống sét tạo ra một sự bảo vệ chống lại các cú phóng điện trực tiếp bằng việc thu các tia sét vào các bộ phận chống sét đó.

Kích thước và hình dáng của vùng bảo vệ thay đổi theo chiều cao của ngôi nhà hoặc chiều cao của các thiết bị thu sét thẳng đứng. Nói chung đối với các công trình không cao quá 20m, vùng bảo vệ của các bộ phận thu dẫn sét thẳng đứng từ dưới mặt đất lên được xác định là thể tích tạo bởi một hình nón với đỉnh của nó nằm ở đỉnh bộ phận thu sét và đáy nằm dưới mặt đất. Vùng bảo vệ của các bộ phận thu sét ngang được xác định bởi không gian tạo bởi hình nón có đỉnh nằm trên dây thu sét ngang chạy từ điểm đầu đến điểm cuối.

6. Các bộ phận cơ bản của hệ thống chống sét

Các bộ phận cơ bản của hệ thống chống sét bao gồm:

  1. Bộ phận thu sét
  2. Bộ phận dây xuống
  3. Các loại mối nối
  4.  Điểm kiểm tra đo đạc
  5. Bộ phận dây dẫn nối đất
  6. Bộ phận cực nối đất

7. Kiểm tra

Toàn bộ hệ thống chống sét nên được một người có trình độ chuyên môn thích hợp kiểm tra kỹ bằng mắt thường trong suốt quá trình lắp đặt, sau khi hoàn thành và sau khi thay đổi hoặc mở rộng, để xác nhận rằng chúng được làm tuân thủ theo tiêu chuẩn này. Việc kiểm tra nên được tiến hành định kỳ, tốt nhất là không quá 12 tháng. Đối với các khu vực có điều kiện khí hậu khắc nghiệt nên tăng tần suất kiểm tra.

Thêm nữa, trạng thái cơ học của tất cả các dây dẫn, liên kết, mối nối và các điện cực đất (bao gồm các điện cực tham chiếu) nên được kiểm tra và ghi chép lại. Nếu với bất kỳ lý do nào, như do các công việc khác tại công trường tạm thời không thể xem xét các phần lắp đặt cụ thể thì cũng nên ghi chép lại điều đó.

Trong suốt quá trình xem xét định kỳ hệ thống chống sét, việc ghép nối bất kỳ bộ phận bổ sung nào mới nên được kiểm tra để đảm bảo rằng nó phù hợp với những quy định của tiêu chuẩn này.

8. Đo đạc

Khi hoàn thành quá trình lắp đặt hoặc bất cứ chỉnh sửa nào, nên thực hiện các phép đo cách ly và kết hợp và/hoặc các kiểm tra sau đây. Các kết quả được ghi trong sổ theo dõi hệ thống chống sét.

  1. Điện trở nối đất của mỗi điện cực đất cục bộ với đất và bổ sung điện trở nối đất của hệ thống nối đất hoàn chỉnh.
  2. Mỗi điện cực đất cục bộ nên được đo tách biệt với điểm kiểm tra giữa dây xuống và điện cực đất trong vị trí tách rời (phép đo cách ly).
  3. Tiến hành đo tại điểm đo ở vị trí nối (phép đo kết hợp). Nếu có bất kỳ sự khác biệt đáng kể trong các phép đo liên quan tới các vị trí khác, nên điều tra nguyên nhân của sự khác nhau này.
  4. Các kết quả của việc kiểm tra tất cả các dây dẫn, lắp ghép và mối nối hoặc tính liên tục về điện đo được.

Việc đo đạc chi tiết có thể tham khảo tiêu chuẩn BS 7430 hoặc các tiêu chuẩn quốc tế có liên quan.

Nếu điện trở nối đất của một hệ thống chống sét vượt quá 10Ω thì nên giảm giá trị này, ngoại trừ các kết cấu trên đá. Nếu điện trở nhỏ hơn 10Ω nhưng cao hơn đáng kể so với lần kiểm tra trước, nên điều tra nguyên nhân và thực hiện các biện pháp khắc phục cần thiết.

Việc đo kiểm tra nên được tiến hành định kỳ, tốt nhất không quá 12 tháng.

GHI CHÚ 1: Việc chọn một chu kỳ ngắn hơn 12 tháng một chút có thể thuận lợi để thay đổi mùa mà phép thử được thực hiện.

GHI CHÚ 2: Trước khi ngắt việc nối đất bảo vệ sét đánh, nên đo kiểm tra để đảm bảo rằng kết nối đã bị ngắt, sử dụng một thiết bị kiểm tra điện áp nhạy.

9. Lưu trữ hồ sơ

Các hồ sơ sau đây nên được lưu trữ tại công trình hoặc do người có trách nhiệm bảo quản việc lắp đặt:

  1. Các bản vẽ có tỷ lệ mô tả bản chất, kích thước, vật liệu, và vị trí của tất cả các thành phần của hệ thống chống sét;
  2. Trạng thái tự nhiên của đất và bất kỳ lắp ráp nối đất đặc biệt nào;
  3. Loại và vị trí của các điện cực đất, bao gồm các điện cực tham chiếu;
  4. Các điều kiện kiểm tra và các kết quả đạt
  5. Các thay đổi, bổ sung hoặc sửa chữa hệ thống;
  6. Tên của người chịu trách nhiệm lắp đặt hoặc bảo dưỡng.
